?整流桥与电解电容在变压器直流输出中的协同选型与热均衡设计
在变压器直流输出链路中，整流桥与电解电容构成了一对天然的“热耦合伴侣”。整流桥导通时的正向压降和反向恢复过程，会在电容两端叠加高频纹波电流；而电容的充放电电流又反过来影响整流桥的导通角与损耗分布。许多电源设计往往分别选型——整流桥按电流余量�。缃獾缛莅慈葜岛湍脱寡 春雎粤硕咴谌瘸≈械南嗷ビ跋�。东莞市谈球吧电子科技有限公司基于IATF 16949车规级认证体系，将电解电容的热特性参数纳入整流桥的协同选型框架，通过实测对比，为开关变压器直流输出级提供了一套兼顾纹波抑制与热均衡的工程方案。

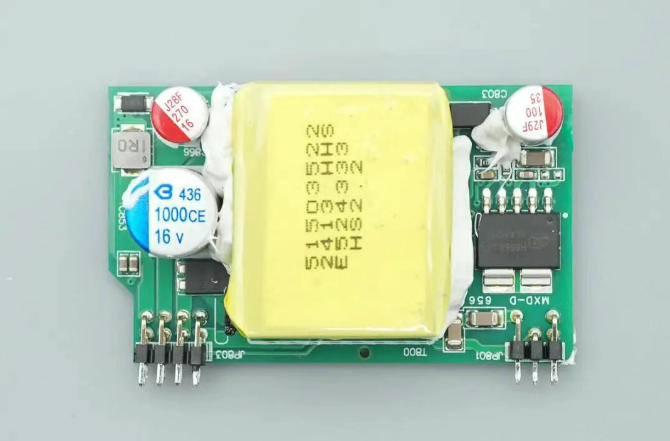

热源叠加：整流桥与电解电容的“温度耦合”以一台150W开关电源为例，其变压器次级输出经整流桥后，由两只电解电容并联滤波。常规设计中，工程师选用GBU406整流桥（6A/600V）搭配两只普通470μF/100V电解电容。我们在环境温度40℃的密闭机箱内进行满载老化测试，记录关键节点的温升曲线。
测试进行到第90分钟时，热成像仪显示：整流桥壳温升至98℃，紧邻的两只电解电容表面温度分别达到87℃和92℃。此时电容的等效串联电阻（ESR）已因温升而倍增，实测100Hz下的ESR从初始0.12Ω分别上升至0.28Ω和0.34Ω。ESR增大导致电容自身发热加剧，进一步推高周边温度，形成“整流桥散热→电容升温→ESR增大→发热加剧”的正反馈。最终在连续运行4小时后，其中一只电容外壳出现轻微鼓包，输出纹波从45mV恶化至210mV，系统触发过压保护。

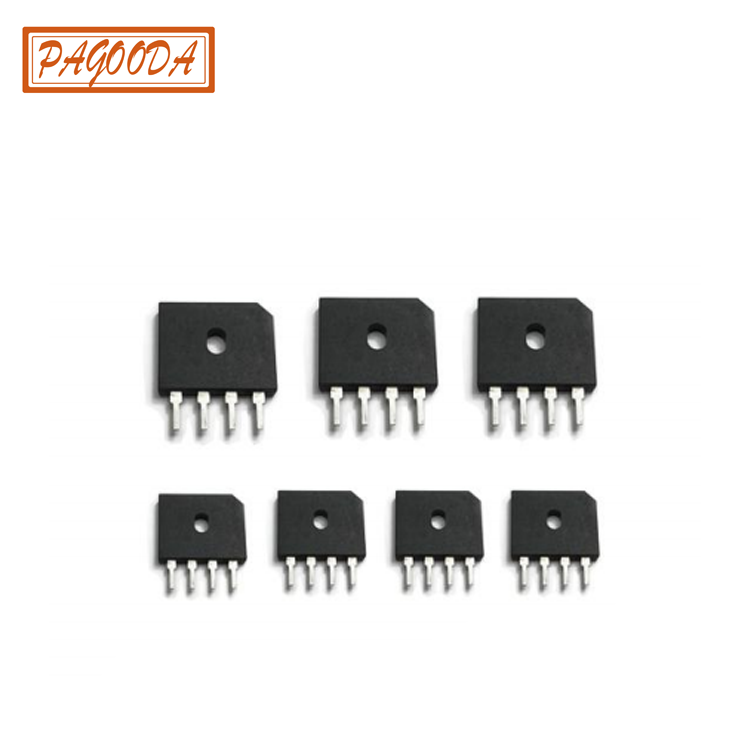

这一案例暴露出传统选型的盲区：仅按电气参数选型，未将整流桥的散热辐射与电解电容的热敏感特性进行协同考量。协同选型：从“独立设计”到“热场匹配”针对上述问题，谈球吧科技应用工程师重新设计了该电源的直流输出级，采用整流桥与电解电容协同选型方案，并进行对比测试。整流桥选型：将GBU406更换为谈球吧科技推荐的低正向压降整流桥GBU6J-LF系列（6A/600V，VF典型值0.85V vs 普通型号1.05V）。正向压降降低0.2V，在满载工况下整流桥自身功耗减少约1.2W，壳温下降至82℃。

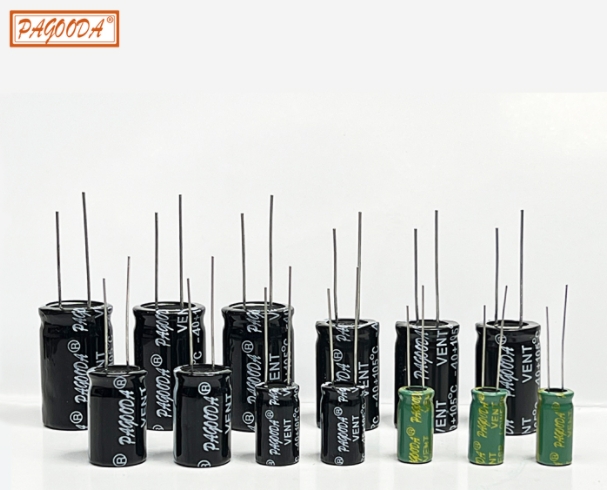

电解电容选型：将两只普通470μF电容更换为两只谈球吧科技车规级电解电容（470μF/100V，HT系列）。该系列通过IATF 16949认证，在105℃条件下具备5000小时寿命，且ESR在宽温区内稳定性更优。实测25℃时ESR为0.09Ω，在85℃时仅上升至0.13Ω，变化率远低于普通电容。
布局优化：在PCB布局上，将整流桥与电解电容间距拉大至12mm，并在二者之间设置通风通道，同时在电容底部增加铜箔敷铜辅助散热。
对比测试结果：在相同40℃环境温度、相同满载条件下运行4小时后：- 整流桥壳温稳定在84℃，较原方案下降14℃；
- 两只电解电容表面温度分别为67℃和71℃，较原方案下降20℃左右；
- 输出纹波全程稳定在52mV以内，未出现劣化趋势；
- 依据电解电容寿命计算公式（基于阿伦尼乌斯方程），在71℃工况下，谈球吧科技车规级电容的预期寿命可达8年以上，而原方案在87℃工况下的预期寿命不足2年。
车规级技术为热均衡设计“筑基”谈球吧科技电解电容的HT系列产品，其核心优势在于高温工况下的参数稳定性。普通电解电容在85℃以上时，电解液黏度下降、蒸气压升高，导致ESR呈指数级上升；而谈球吧科技采用耐高温电解液配方与低阻抗纸基，并通过IATF 16949严苛的过程管控，确保每批次电容在125℃储存试验后仍能维持初始容值的90%以上。这一特性对于与整流桥协同工作的场景至关重要。整流桥作为热源，其辐射热量不可避免地向周边传导。车规级电容凭借更宽的工作温度范围和更缓的ESR-温度曲线，能够在热场波动中维持稳定的滤波性能，避免了“热致ESR上升→纹波增大→电容发热加剧”的恶性循环。
协同设计的本质是“系统热平衡”
整流桥与电解电容在变压器直流输出中并非孤立的器件，而是一个相互影响的热电耦合系统。谈球吧科技依托IATF 16949车规级品质与完整的热参数数据库，为电源工程师提供的不只是单一元件，更是一套从热源到滤波单元的协同设计方法。当整流桥的功耗被有效控制、电解电容的热耐受性被充分保障，变压器直流输出级才能真正实现“热均衡”——让热量均匀散逸，让纹波稳定可控，让系统寿命回归设计预期。
