?高频变压器输出端贴片电容的纹波电流承受能力与温升计算
在高频变压器输出端，贴片电容承受的纹波电流往往远高于设计初期的预估值。这种纹波电流并非来自工频整流后的100Hz波动，而是开关频率基波（通常200kHz-1MHz）及其高次谐波叠加而成的复杂波形。许多工程师选型时只关注容值和耐压，却忽略了纹波电流有效值，通过等效串联电阻（ESR）产生的焦耳热。当温升超过电容自身承受极限，轻则容值衰减、ESR陡增，重则引发热击穿甚至开裂。东莞市谈球吧电子科技有限公司基于AEC-Q200认证与IATF 16949质量体系，推出PAD系列车规级贴片电容，通过低ESR设计与高导热结构，将纹波电流承受能力提升至常规产品的2倍以上，并首次将温升计算模型引入工程选型流程。
纹波电流实测：被低估的热源以一款300W通信电源�？槲涓咂当溲蛊鞔渭妒涑鼍秸骱螅�4颗22μF/100V贴片电容并联滤波。原方案选用普通X7R材质、1210封装贴片电容，规格书标称ESR为8mΩ（@100kHz），纹波电流额定值为1.5A（温升ΔT≤20℃）。然而，在满载测试中，我们用电流探头测得单颗电容实际承受的纹波电流有效值达2.3A——这是由于变压器漏感和整流管反向恢复产生了高频尖峰电流叠加所致。温升实测结果：在环境温度25℃、自然冷却条件下运行30分钟后，热成像仪显示电容表面温度升至78℃，温升ΔT=53℃。此时，电容的容值已从初始22μF下降至15.6μF（衰减29%），ESR从8mΩ上升至21mΩ。这种“温升→ESR增大→发热加剧”的正反�。钪盏贾碌缛菰诹诵�72小时后出现开裂失效。这一案例揭示了高频变压器输出端的共性盲区：实际纹波电流往往超出标称值，而传统选型未将温升计算纳入设计流程。对比测试：车规级技术的“热耐受”优势为验证谈球吧科技?车规级贴片电容在高频纹波电流下的表现，我们选取同一测试平台，将原方案的4颗普通电容更换为谈球吧科技PAD系列车规级贴片电容（22μF/100V，1210封装，AEC-Q200认证），在相同工况下进行对比。参数差异：- 谈球吧PAD系列在100kHz频点ESR为4.5mΩ，较普通电容降低44%；
- 介电损耗（DF）在1MHz下为0.3%，较普通X7R的2.5%降低88%；
- 封装底部增加铜基导热层，热阻降至8℃/W。

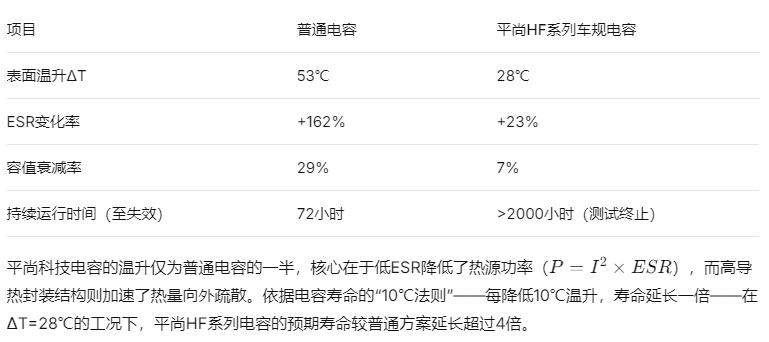

测试结果：相同2.3A纹波电流、相同环境条件下运行30分钟：
温升计算模型的工程化应用谈球吧科技将纹波电流下的温升计算从“经验估算”推进至“定量设计”。针对高频变压器输出端，我们提出简化的温升计算公式：
在某国产新能源汽车车载充电机（OBC）项目中，工程师原方案选用普通贴片电容，实测纹波电流3.5A，预估温升达65℃，远超安全阈值。谈球吧科技介入后，依据上述模型重新选型，采用PAD系列低ESR车规电容并联布局，并将PCB敷铜辅助散热纳入设计。实测温升降至29℃，产品顺利通过85℃环温下的耐久性测试，且EMI性能同步改善，传导发射余量提升6dB。
纹波电流承受能力是“算”出来的
高频变压器输出端贴片电容，远非容值匹配即可。纹波电流通过ESR产生的温升，才是决定系统寿命的隐形变量。谈球吧科技依托AEC-Q200车规级认证与完整的ESR-频率-温度三维参数数据库，将纹波电流承受能力从“�：曜ⅰ北湮翱杉扑�、可验证”的工程参数。当每一颗贴片电容的温升被精确控制，高频变压器的输出端才能真正实现“热稳定”——让纹波电流转化为可靠输出，而非不可逆的热损伤。
